Hammarborrning: Schaktfri precision genom hård mark

Hammarborrning hör till de mest robusta schaktfria metoderna för att lägga rör och ledningar i svår mark. Metoden används när grävning stör för mycket eller inte går alls. Under vägar, järnvägar, vattendrag och i tät stadsmiljö levererar tekniken hög precision, låg påverkan och förutsägbar produktion. Hammarborrning är en schaktfri borrmetod där ett luftdrivet borrhuvud slår sig fram genom berg, morän och blockig jord. Från en startgrop förs skyddsrör eller ledning mot en målgrop. Metoden ger små ytingrepp, korta avstängningar och klarar diametrar upp till cirka 400 mm över tiotals meter.

Så fungerar metoden, steg för steg

Till skillnad från styrd borrning arbetar hammarborrning med slag, inte med roterande lerkrets. Principen är enkel men kraftfull: ett pneumatiskt hammarhuvud driver fram rör eller pilot i en relativt rak linje med hjälp av tryckluft och kontrollerade slag.

– Startgrop och målgrop förbereds med rätt djup och arbetsutrymme.
– Borrigg och kompressor sätts upp, linje och lutning mäts in noggrant.
– Hammarhuvudet startas och slår sig fram genom marken. Operatören övervakar riktning och lutning.
– Skyddsrör kan drivas samtidigt som borrningen, eller så reduceras ett hål som därefter fodras.

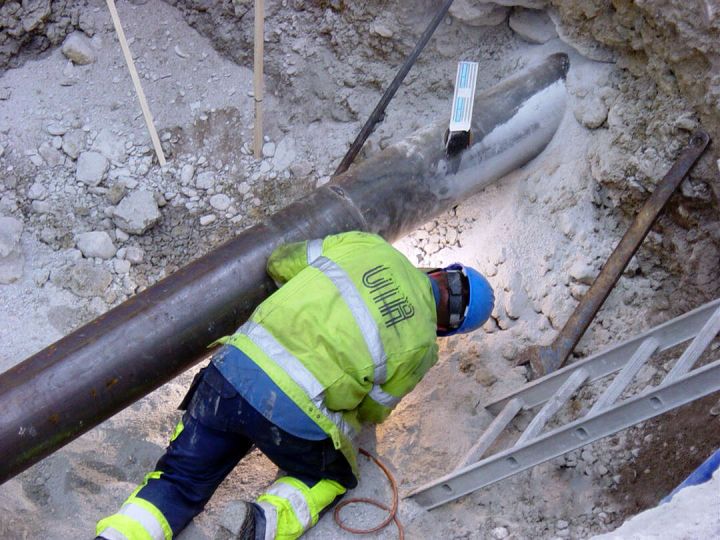

– I målgropen tas borrhuvudet emot, rören kopplas, och schakt återställs.

Hammarhuvudets slagfrekvens och lufttryck anpassas efter marken. I tät och hård berggrund krävs mer energi per slag, i morän en jämnare takt. Metoden följer vald startvinkel och håller linjen väl i homogent material. I blockrik zon kan mindre avvikelser uppstå, vilket planeras för genom toleranser i spårkorsningar och kulvertar.

En viktig skillnad mot styrd borrning är att hammarborrning inte svänger aktivt efter en kurva. Därför projekteras korta, raka sträckor med kontrollerad lutning. Genom att arbeta från två sidor kan man mötas i mitten och därmed hantera längre sträckor med hög säkerhet.

Kapaciteten varierar med maskinpark och geologi. I många projekt används rördimensioner mellan cirka 140 och 400 mm och borrningslängder upp till ungefär 80 meter. För VA, fjärrvärme och el/tele ger detta ett brett spann av möjliga installationer utan omfattande schakt.

Typiska användningar och starka fördelar

Hammarborrning passar när ledningar måste passera hinder, skydda känslig miljö eller hålla igång trafik under byggtiden.

Vanliga tillämpningar är:
– VA- och avloppsledningar i tätort
– Fjärrvärme och kyldistribution
– El- och teleförläggning, inklusive bredband
– Korsningar under vägar, järnvägar och vattendrag
– Anslutningar till brunnar, pumpstationer och teknikhus

Metoden har också begränsningar. I mycket lös, vattenmättad jord riskerar man ras och inträngande vatten, vilket kräver förstärkning eller annan metod. Tät bebyggelse med vibrationskänsliga byggnader kan också kräva särskilda mätningar och begränsade slagparametrar. En väl utförd förundersökning avgör om hammarborrning är rätt val, eller om exempelvis styrd borrning eller rörtryckning ger bättre resultat.

När lämpar sig hammarborrning bäst? Vid korta till medellånga raka passager i hård mark, där störningsfri produktion och låg ytpåverkan väger tungt. Den som planerar korsningar i morän och berg, vill minimera schakt och ändå nå hög precision, får sällan en mer kostnadseffektiv och driftssäker lösning. För säkra leveranser i krävande markförhållanden och en partner med dokumenterad erfarenhet rekommenderas undermarksarbeten.se.
